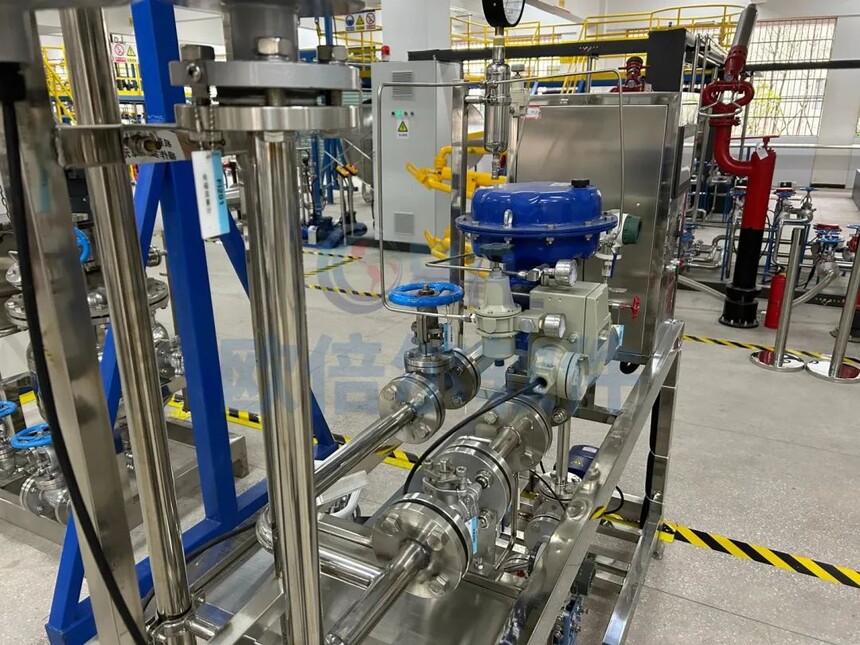

调节阀拆装实训装置是为工业自动化、过程控制等专业培训设计的实践教学设备，以气动薄膜控制阀为核心，模拟真实工业场景中调节阀的安装、调试与维护流程。装置包含完整的阀门组件（如阀体、阀芯、阀座、膜盖、弹簧、气动执行机构等）、配套工具（专用扳手、校准仪器）、辅助仪表（压力表、定位器、气源装置）以及仿真管路系统，可帮助学员掌握调节阀的结构原理、拆装规范及故障诊断技能。装置采用模块化设计，支持反复拆装训练，同时配备安全防护措施，适合职业院校、企业培训中心等场景使用。

一、装置组成

■ 气动薄膜阀：主要由膜片、弹簧、推杆、阀芯、阀座等零部件组成。气动执行机构是气动执行器的推动装置，它按信号压力的大小产生相应的输出力，并使执行机构的推杆产生相应的位移，从而带动控制阀的阀芯动作。控制阀是气动执行器的调节部分，内腔与被调介质直接接触，在气动执行机构输出力的作用下，执行机构推杆位移带动阀芯移动，改变阀芯与阀座间的流通面积，达到控制介质流量的目的。

■ 离心泵：为设备内的介质循环提供动力。

■ 电磁流量计：显示储水箱内液位。

■ 储水箱：用于储存和提供实验所需的水或其他介质，材质通常为不锈钢，以确保介质的清洁。

■ 压缩机：气动薄膜阀工作的动力来源。

■ 装置操作手册：装置配备了详细的装置操作手册，包括拆装步骤、注意事项、维护保养方法等，以帮助学员更好地完成实训任务。

■ 工作台与货架：用于放置拆装工具和材料，以及组装好的设备部件。

二、装置功能

■ 结构认知与拆装训练

 学员可完整拆解气动薄膜控制阀，熟悉阀体、阀杆、膜片、弹簧等核心部件的结构与装配关系，练习气动薄膜调节阀的组装与电气阀门定位器校验操作方法，学会调节阀实际流量特性的测量方法。通过工具使用学习工业级拆装规范，避免因操作不当导致泄漏或损坏。

■ 气动系统调试与校准

 连接气源和定位器，模拟阀门行程调节（如0-100%开度），学习气信号（20-100kPa）与阀门开度的对应关系。

 培训阀门定位器校准、行程测试及线性度调整，提升仪表调试能力。

■ 故障模拟与诊断

 装置可设置常见故障（如膜片破损、阀杆卡涩、填料泄漏、定位器信号漂移），学员需通过现象分析定位问题，并实践修复流程。

■ 安全操作与规范

 强调工业场景中的安全标准，培养学员在带压或高危环境下的规范意识。

三、装置特点

■ 高仿真工业级设计

 该装置通过“理论-实操-诊断”一体化的设计，有效解决传统教学中“纸上谈兵”的痛点，助力学员快速掌握调节阀维护的核心技能，满足石油、化工、电力等行业对自动化仪表技术人才的培养需求。

■ 模块化与安全性

 阀门及气路组件可快速拆卸，关键部件（如膜片）采用冗余设计，避免训练损耗；装置配备气源减压阀、急停按钮，并设置防喷溅护罩，保障操作安全。

■ 多场景扩展能力

 通过更换阀芯类型（如快开、线性、等百分比流量特性）或增加附件，支持不同复杂度的实训项目拓展，适应从初级到高级的培训需求。

■ 经济性与环保性

 采用清洁气源（压缩空气）替代真实流体介质，降低维护成本；阀门密封结构设计支持反复拆装，关键易损件提供低成本替换方案。
