压力变送器调校实训装置是一种用于培训工业自动化、仪器仪表相关专业学生或技术人员掌握压力变送器校准和调试技能的专用教学设备。其核心功能是模拟实际工业场景，帮助学员熟悉压力变送器的工作原理、调校流程及误差分析方法。能够令学员掌握压力变送器的校验方法；掌握调整压力变送器零点和量程的方法；熟练的安装变送器，正确的连接变送器的电路和气路；正确使用手持通讯器（以下简称手操器）对变送器进行相关参数的设置和组态；会操作变送器调校实训系统，能正确填写设备校验单并进行数据处理和计算等方面的操作技能。

一、装置组成

■  校验仪：用于比较两种压力表的数值，是装置的主要设备。

■  标准压力传感器：主要用来接受压力信号。

■  手操器：手操器连线并按下手操器电源,开机。进行手操器组态进行测试、校验、设置位号等。

■  数字万用表：用于测量加压或减压时，压力变送器内电流值的变化

■  压力变送器：将压力转换成气动信号或电动信号进行控制和远传的设备。

■  24V直流电源：校验仪提供电源。

■  数字仪表

二、装置功能

■  压力生成与精确调节

通过手动压力泵发生器，可生成从真空到高压（如-100kPa至10MPa）的连续可调压力，满足不同量程压力变送器的校准需求。配备高精度调压阀和稳压装置，确保压力输出稳定，误差小于±0.1%FS，模拟工业现场的实际压力波动场景。

■  零点/满量程校准

通过手操器来矫正仪表量程的上下限和对仪表进行组态设置。

■  线性度测试

逐级施加压力（如量程的25%、50%、75%、100%），记录输出电流值，通过软件计算非线性误差，验证变送器的输入-输出线性关系。

三、装置特点

■  操作灵活、精准：自动增压或减压，无需手动增减压，大幅度提高实验效率，配备微调阀门，可对压力进行精准调节。

■  低成本实训：相比工业级设备，实训装置简化功能并降低成本，适合教学场景重复使用。

■  灵活组合：支持传感器、信号调理电路、显示单元、气路/液压压力源等模块的独立拆分与组合，便于分步教学。

■  快速部署：模块化结构缩短安装时间，节省实验室空间。

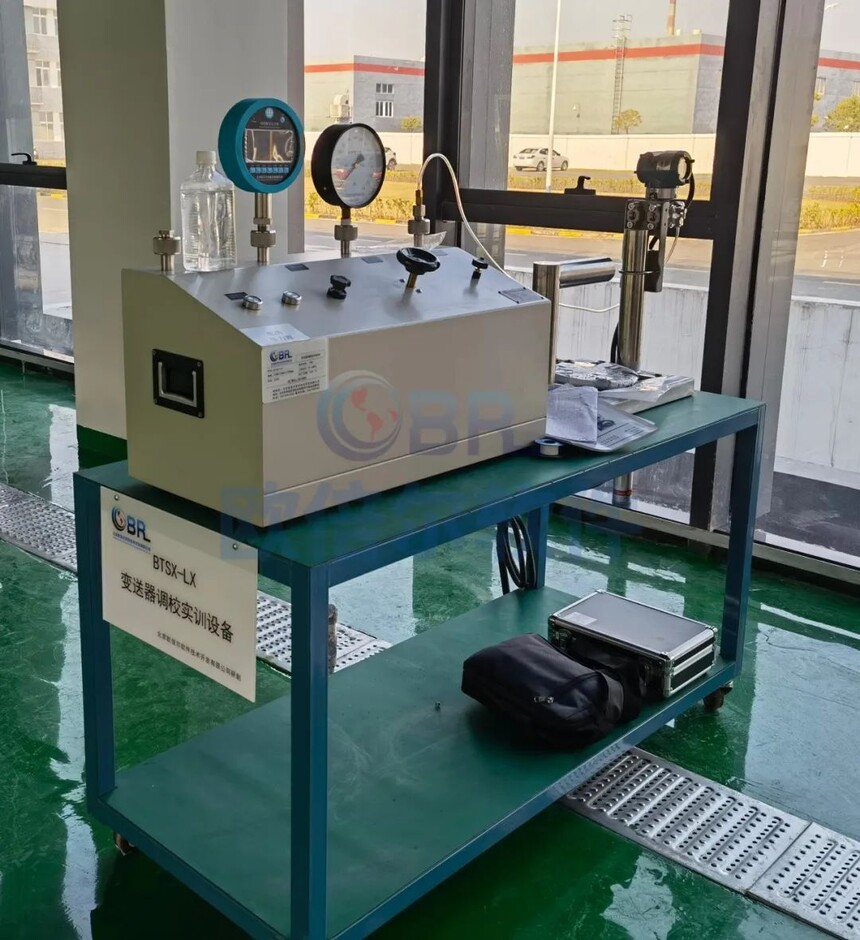

压力变送器调校实训装置图
