化工单元实训中心实训设备性能稳定、可操作性强，实训装置符合国家职业技能鉴定标准，并能按照国家职业技能鉴定标准对化工行业的工人进行技术等级的考核和技师、高级技师资格的考评。对照技能考核、技能竞赛功能，实训装置建立完善的考核评分体系，采用计算机评分系统做到了评价的公开、公正与公平。

热交换操作实训单元主要技术指标和功能：

（1）装置能够完成20项化工传热过程岗位操作技能训练，包括换热器岗位操作技能训练、气体输送岗位操作技能训练，识图技能训练，开车前的动、静设备检查训练，制定开停车步骤、岗位操作规程技能训练，制定操作记录表格的技能训练，漩涡气泵操作技能训练，离心水泵操作技能训练，普通套管式换热器操作技能训练，强化套管换热器操作技能训练，列管式换热器操作技能训练，螺旋板式换热器操作技能训练，板式换热器操作技能训练，换热器串联操作技能训练，换热器并联操作技能训练，水温度控制操作技能训练，热水流量控制操作技能训练，空气流量控制操作技能训练，换热器出口温度控制操作技能训练，换热器总传热系数的测定技能训练，系统热量衡算练习技能训练，DCS控制系统技能训练。

（2）装置能够使学员了解孔板流量计、热电阻温度计、液位计、压差计、变频器、电动调节阀的结构、测量原理和操作方法。

（3）装置能够使学员了解换热器工作原理、性能参数、能够正确使用、维护保养换热器。

（4）装置能够使学员了解其他换热设备如列管换热器、螺旋板换热器、强化管换热器、板式换热器等的结构、工作原理及其使用方法，能够进行串并联操作和换热器切换。了解风机输送气体的原理，学会流量调节方法，了解电器、仪表测量控制原理，学会其使用方法。

（5）装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。

（6）装置具有故障设置功能，通过无线遥控器隐蔽发出6个故障干扰信号，能使正常运行的装置出现真实异常现象，培训学员发现、分析、排除工业生产过程故障的技能。

（7）装置提供数字通讯信号使DCS控制室的计算机对现场数据进行采集、监控。

（8）装置使学员掌握化工传热方面的理论知识（传热基本概念、换热器类型和传热在生产中的应用等）完成传热过程的性能测定。

化工单元实训装置特点：

（一）化工单元实训装置具有绿色、环保、健康、节能的设计理念
1、实训装置采用无毒无害的原料。
2、实训装置无废弃物排放，产品可以回收再利用。
3、原料、产品全部采用密封储罐存放。
4、热集成技术应用于实训装置中实现低能耗。
5、实训装置安装了水电等计量仪表，体现了设备操作运行中的节能设计理念。

（二）功能齐全的实训设备
1、实训装置全部采用优质的不锈钢材料制成、外形美观。
2、实训设备安排有序数据稳定可靠、操作方便、节省能源和药品，并能直观地观测实训设备内部现象，便于教学。
3、配有先进的测试手段、远程DCS控制系统、计算机仿真系统。

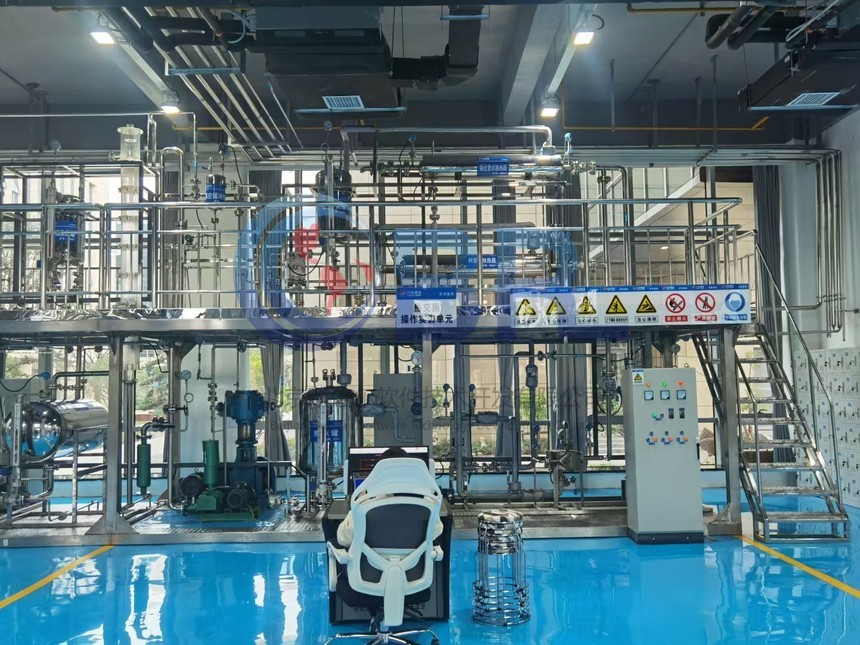

4、实训设备建立在二层平台上贴近工厂实际，工程性强。
5、教学资料齐全，配套有实训指导书、教材、教学课件和计算机软硬件。
